借鉴超高层重载施工装备集成的理念，通过轻量化、标准化的创新，研发了适用于住宅楼剪力墙结构的轻量化施工作业集成平台（轻型住宅顶模），平台重量控制在300吨以内，设备周转率90%以上。

· 设备施工集成功能；

· 安全高效顶升功能；

· 混凝土高效布料机功能；

· 混凝土喷淋养护功能；

· 全天候施工保障功能；

· 施工电梯上施工层。

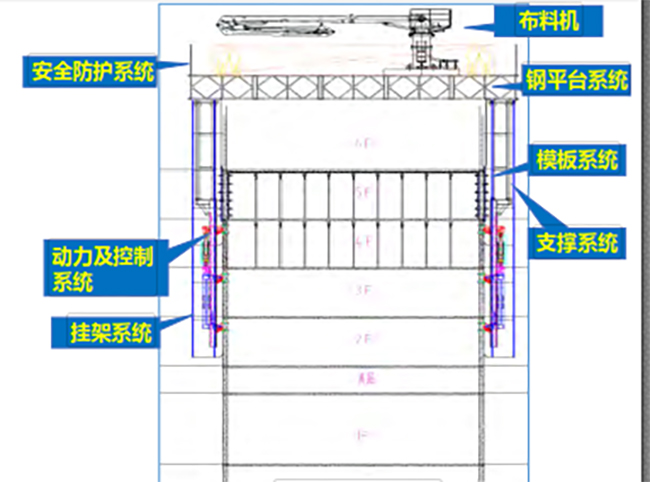

系统组成

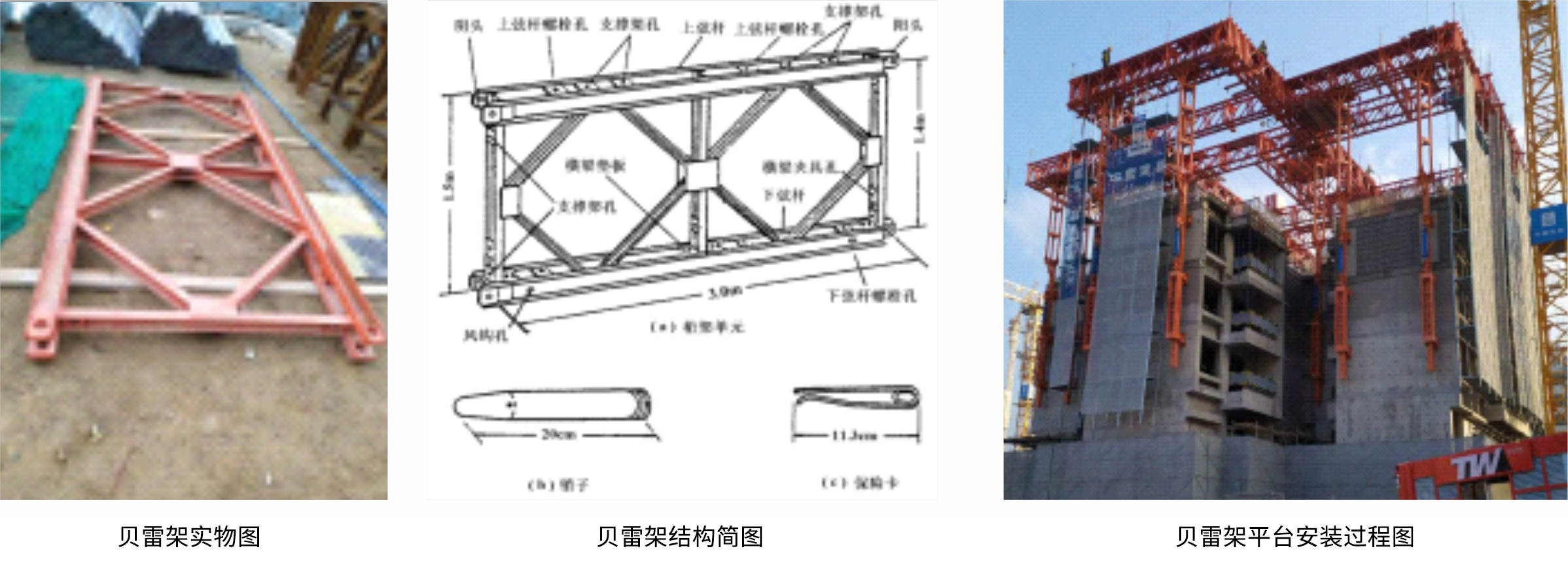

· 钢平台系统：321型贝雷架连接组成（长300X高150 CM)；

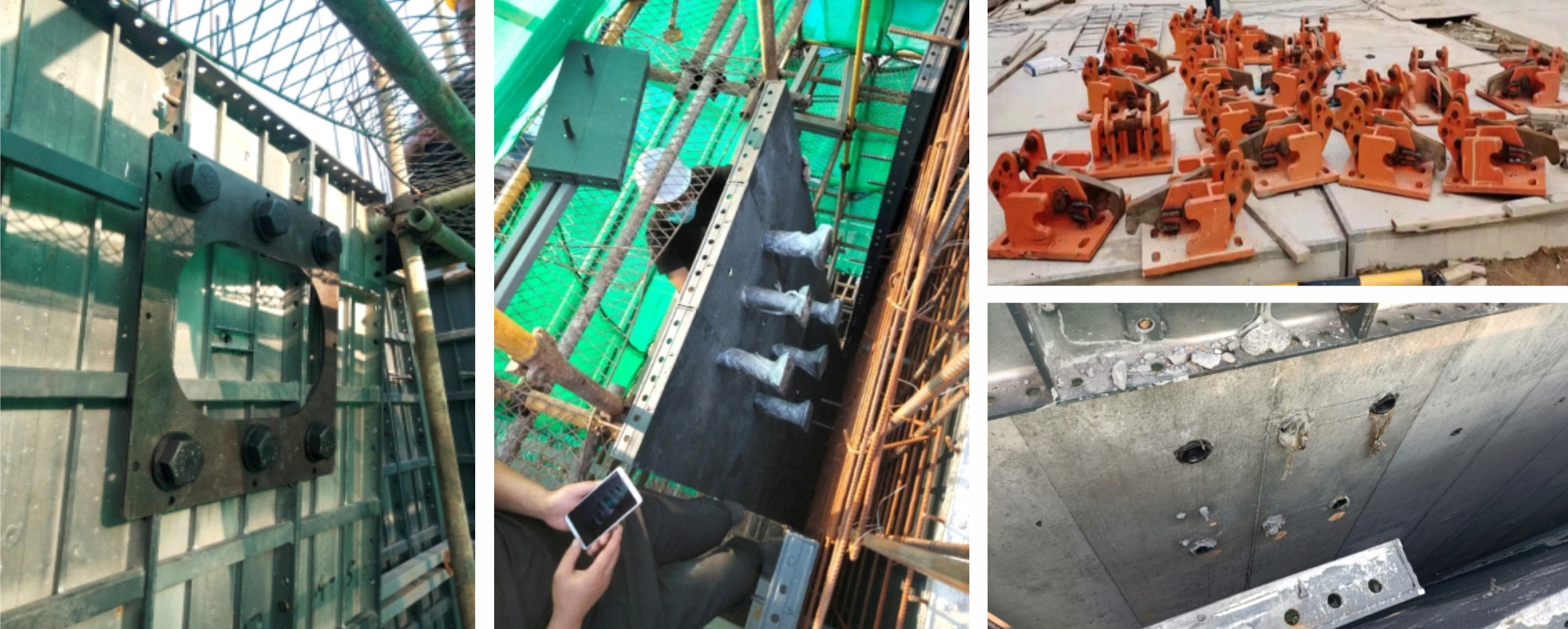

· 支撑系统：导轨立柱、门架柱及附墙导座；

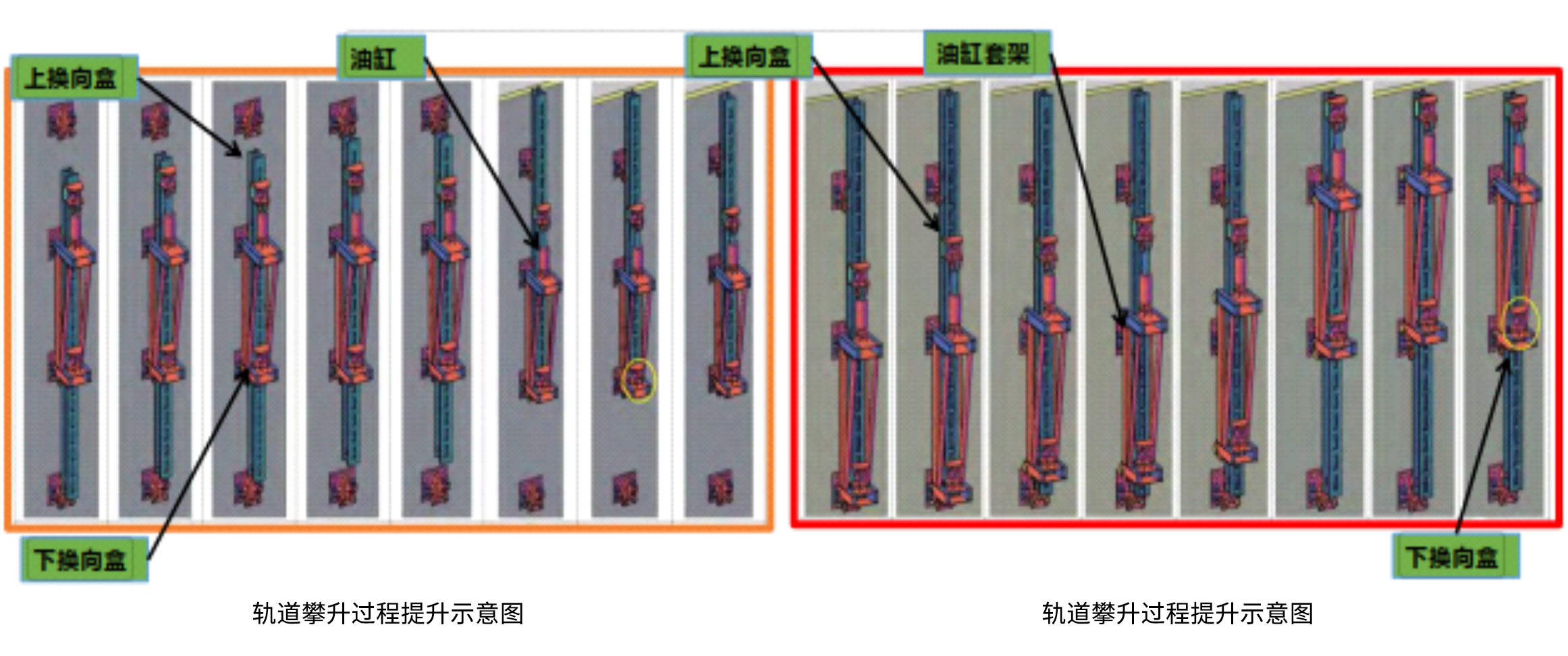

· 动力及控制系统：小行程、小吨位液压油缸；

· 模板系统：铝合金模板；

· 挂架系统：轻型吊挂架；

· 安全防护系统：平台上部防护、走道板。

1) “悬挂式”智能建造机

由顶部平台及钢桁架系统、“悬挂式”支撑及液压顶升系统、电控系统、内外挂架系统、模板系统五大系统以及全过程安全防护系统组成。属于少支点大型程油缸支撑系统，液压油缸驱动的支撑主立柱悬臂坐在下层墙体及下下层墙体上。上采用轻量化设计理念。具有构件轻，自重小，承载力强，集成能力强，电梯直达平台。顶升、安拆、施工速度快。操作更方便，增加可靠性，降低风险。我们前期的项目，基本上采用这种“悬挂式”智能建造机，比如长沙三角洲北辰项目、西安荣民金融中心项目等。

2) ”附着式”智能建造机

“附着式”造楼机即住宅智能建造平台体系施工是将施工竖向结构的模板悬挂在钢平台以下，采用多支点墙体挂座支撑系统，附着在墙体上，顶升其上部的钢平台系统带动模板系统和挂架件系统一同上升，从而完成竖向混凝土结构施工。安全性好、施工速度快、承载量较大、适应性强、全天候作业。我们在成都怡和新城项目上的住宅，采用了这种方案。

3) ”落地式”智能建机

“落地式”智能建造机适应100米左右高度的结构，可以用于房建及大基建，也是为未来拆楼机的基本思路。液压油缸驱动的支撑主立柱坐在地架上(而不在结构上)，顶升自爬其上部的钢桁架平台，由桁架吊挂竖向模板及挂架。主要用于竖向墙体结构施工及该阶段的安全防护，采用“轻量化”设计理念，整套系统可提供足够的的顶升力量并抵抗12级大风，采用先进的智能控制和监测系统。我们已在大石峡项目上取得了应用，该项目用了两套，采用了“轻钢不锈模板”做为配套的模板体系。
